- TERMINAL BOX에 의해 MOTOR의 구출선등 충전부가 밀폐되어 먼지, 수분 등으로부터 보호합니다.

- 따라서 내환경성이 중요시되는 곳에서 사용이 용이합니다.

- 당사의 T TYPE TERMINAL BOX MOTOR의 기기보호구조에 대한 등급은 IP54로 되어 있습니다.

- COMPACT한 설계로 되어 있습니다.

- GROUND단자가 TERMINAL BOX 내부에 부착되어 있습니다.

- 배관에 편리한 구조로 되어 있어 결선시 작업성이 뛰어나며, CABLE이 확실하게 고정되어 CABLE 배선후 인장력이 높습니다.

- TERMINAL BOX COVER는 PA수지로 되어 있어 절연성 및 강도면에서 우수한 제품입니다. (단 40W ~ 200W의 경우 알루미늄 재질에 도장처리 됨)

- T TYPE의 TERMINAL BLOCK은 안전성이 높은 CE 또는 UL 인증품을 사용하고 있습니다.

- 사용하는 LEAD WIRE는 AWG NO. 24~AWG NO. 10 (0.25㎟~4.0㎟)을 사용하여 주십시오. 이 때 LEAD WIRE 탈피 길이는 약 8㎜로 하여 주십시오.

GENERAL SPECIFICATION OF INDUCTION MOTORS
항 목사 양
절연저항 상온 상습에서 MOTOR를 정격으로 운전 후 MOTOR의 COIL, MOTOR CASE사이를 DC 500V MEGGER로 측정하여 100MΩ 이상임.
절연내압 상온 상습에서 MOTOR를 정격으로 운전 후 MOTOR의 COIL, MOTOR CASE사이를 1500V 50/60Hz를 1분간 인가하여 이상 없음.
온도상승 MOTOR를 정격으로 운전 후 온도계법으로 측정하여 온도상승치(△T)가 A종 65℃ 이하, E종 75℃ 이하, B종 85℃ 이하
절연등급 E종 (120℃), B종(130℃), UL규격 인증품은 A종 (105℃)
과열보호장치 THERMAL PROTECTOR 내장(자동 복귀형) : 개방 130℃±5℃ 복귀 82℃±15℃
사용온도 -10℃~+50℃ (UL, CE 규격 인정 MOTOR는 -10℃~40℃)
사용습도 85% 이하 (결로 없는 곳)

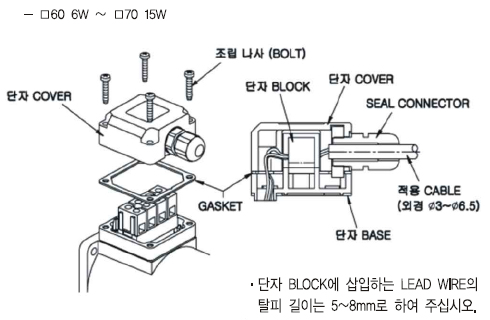

1. TERMINAL BLOCK BOX TYPE (T TYPE)
