MOTOR의 구조

① FLANGE (FRONT)

• FLANGE는 HOUSING(FRAME, BRACKET)과 일체형으로 정밀하게 가공되어 MOTOR를 단독 취부 하거나 GEAR HEAD를 결합하여 취부하도록 하는 역할을 합니다.

② STATOR

• 고정자라고 하며, 그 역할은 전자석을 만들어 회전자계를 형성하여 ROTOR를 구동하는 역할을 합니다.
• 철심과 MAGNET WIRE, LEAD WIRE, 절연물 등으로 형성되어 있습니다.

③ HOUSING(PAINTING)

• 외관을 이루는 것이며 정밀가공성, 미적인 형상, 구조등이 우수하고, STATOR가 안착하고 ROTOR를 잘 회전할 수 있도록 축수를 지지하는 역할을 합니다.
• 재질은 ALUMINUM DIECASTING, 철판 DRAWING, 주물등이 있으나 폐사의 표준 GRARED MOTOR는 ALUMINUM DIECASTING으로 되어 있습니다.

④ ROTOR

• 회전자라 하며 고정자에서 받은 전기에너지를 기계적 에너지로 바꾸고 이것을 축(SHAFT)으로 통하여 외부로 전달하는 역할을 합니다.
• 회전자는 철심과 ENDRING, ALUMINUM BAR로 되어 있습니다.

⑤ SHAFT

• ROTOR에서 발생된 기계적인 출력을 외부로 전달하는 역할을 하며 전기적 성능과 기계적 강도를 겸비하여야 합니다.
• 또한 SHAFT는 튼튼한 강재를 절삭한 것을 사용합니다.

⑥ BALL BEARING

• 회전자가 바른 위치를 유지하고 안정적으로 회전시키는 역할을 합니다. 유도기는 AIR GAP
  (고정자와 회전자 틈새)이 좁아 BEARING을 특히 주의하여 사용하여야 합니다. 특히 표준 GEARED MOTOR는 일반 유도 전동기보다도 AIR GAP이 더 좁습니다.

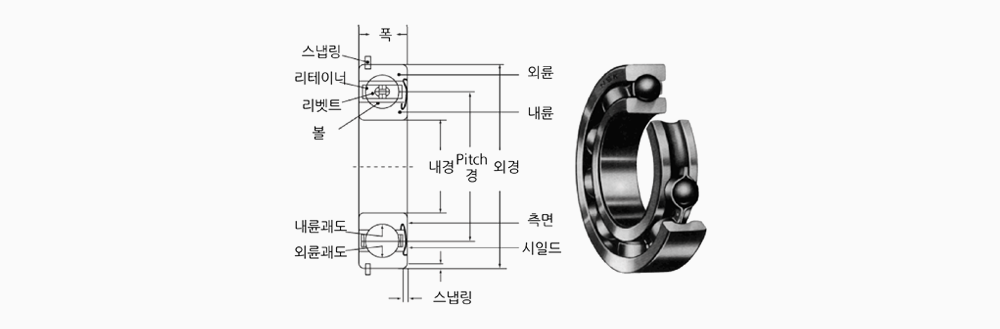

• BALL BEARING은 내륜, 외륜, 전동체, 리테이너로 구성되어 있으며, 일반적으로 BALL BEARING의 형식은 여러 가지가 있으나 중, 소형 MOTOR에는
  대부분 깊은 홈 BALL BEARING을 사용합니다.

※ <참고>

• 단열 깊은 홈 BALL BEARING은 구름 BEARING 중에서 가장 대표적인 형식으로 그 사용 용도는 매우 광범위 하며, 내륜과 외륜궤도의 홈은 전동체 볼의 반경보다 약간 큰 곡률반경을 갖습니다. 이 BEARING은 경방향 하중과 축방향 하중 그리고 합성 하중 등 어느 방향의 하중도 받을 수 있으며 마찰 토오크가 적어 고속회전과 저소음 및 저진동이 요구되는 용도에 가장 적합 합니다. 이 BEARING에는 개방형 외에 시일드 또는 고무 시일로 밀봉한 밀봉형 BEARING 및 외륜 외경에 스냅링이 부착된 형태의 BEARING이 있습니다.

⑦ LEAD WIRE

• 전원을 고정자에 공급해 주는 역할을 하며 UL STYLE NO.3266과 UL STYLE NO.3271 AWG NO.20을 사용하고 있습니다.

기기의 보호구조

• IEC529, IEC34-5 규격에 의하여, 기기 보호 구조에 대하여 방진, 방수의 등급을 규정하고 있습니다.

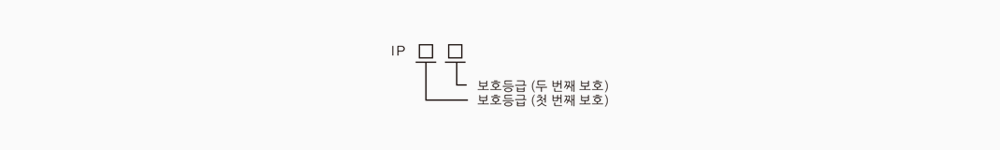

• 방진, 방수에 대한 등급 분류에 의한 표시방법은 다음과 같습니다.

• 방진, 방수에 대한 등급분류 방법 및 시험 방법에 대하여는 아래의 표와 같습니다.

방진에 대한 등급 분류(첫 번째 번호)

IP표시	방진에 대한 보호 형식
	보호정도	시험조건
IP0□	없음	없음
IP1□	손의 접근으로부터의 보호	직경 30mm이상의 고형 이물체가 침투되지 않을 것
IP2□	손가락의 접근으로부터의 보호	직경 12mm이상의 고형 이물체가 침투되지 않을 것
IP3□	공구의 선단 등으로부터의 보호	직경 2.5mm이상의 고형 이물체가 침투되지 않을 것
IP4□	WIRE 등으로 부터의 보호	직경 1.0mm이상의 고형 이물체가 침투되지 않을 것
IP5□	분진으로부터의 보호	정상 동작을 방해하는 분진이 침투되지 않을 것
IP6□	완전한 방진 구조	분진의 침투로부터 완전하게 보호 될 것

방수에 대한 등급 분류(두 번째 번호)

IP표시	방수에 대한 보호 형식
	보호정도	시험조건
IP□0	없음	없음
IP□1	수직으로 떨어지는 물방울로부터의 보호	200mm의 높이에서 3~5L/분의 물방울 10분간 떨어뜨린다
IP□2	수직의 15˚ 범위에서 떨어지는 물방울로부터의 보호	200mm의 높이에서 15˚ 범위로 3~5L/분의 물방울 10분간 떨어뜨린다
IP□3	수직의 60˚ 범위에서 떨어지는 물방울로부터의 보호	200mm의 높이에서 60˚ 범위로 3~5L/분의 물방울 10분간 떨어뜨린다
IP□4	전 방향으로 비산되는 물로부터의 보호	300~500mm의 거리에서 전 방향으로 10L/분의 물을 10분간 뿌린다
IP□5	전 방향에서 쏟아지는 물로부터의 보호	3m의 거리로부터 전방향으로 12.5L/분 · 30kPa의 물을 3분간 쏟아 붓는다
IP□6	파도와 같이 강력하게 쏟아지는 물로부터의 보호	3m의 거리로부터 전방향으로 100L/분 · 100kPa의 물을 3분간 쏟아 붓는다
IP□7	일정한 조건에서 물에 잠겨서도 사용가능	물밑 1m에서 30분간
IP□8	물밑에서 사용가능	사용자와 제조자 측과의 협의에 의하여

주) 당사의 CE MARK MOTOR는 모두 IEC527, IEC34-5의 규정에 의해 기기의 보호구조로 되어 있으며, 각 MOTOR의 IP등급은 NAME PLATE에 기재되어 있습니다.
