装上简便的制动装置，能在短时间之内正逆回转。设计定 子钱圈的主线和副线长度一样，
使得正逆回转时拥有相同 的特性。参照(固2)
- 为了提升短时间内的正·逆转的瞬间可逆性，把启动转矩 加大。参照(固3)
- 为了防止超运转，利用简便的制动器来取得若干的维持力。停止时能阻止超运转，瞬间停止能力非常好。参照(圄1 )
- 使用转换按钮，以简易和快速的方式转换电机的回转方向，适合于频繁转换正逆转向。因此被称为可换向电机。
- 运转时间为30分钟。 换向电机具有在短时间之内转换正逆回转的特性。造成较 大的能量损失，
其温度上升也比感应电机来得大。因此额 定运转时间定为30分钟。 额定时间为30分，
也就是从温度上升的层面来看，连续运 转的最长时间为30分钟。
- 一般来说，在转速，转矩的特性，电压特性，电容特性方面 与感应电机相同。
- 换向电机为单相电容运转型有感应电机，因此一般特性和特征与感应电机相同，可以瞬间正逆运转转换
① 施加摩擦负荷，改善瞬间可逆特性。
② 减低OVER RUN。
③ 具有若干的持续转矩。
- 换向电机，常使用于需要遥控的情况，因此具备以 上的特征。
因此在构造上如(圄1)，在BRAKE WHEEL上以 弹簧在BRAKE BLOCK施加压力来加以启动。
- 以构造上来说，制动力有限度，因此本公司定在电机出力转矩的10%。
- (表制1)虽然标示持续转矩与OVER RUN，但依电机的种类动有所差异。而且也会随着运转时间和温度而 变化。
因器此请仅供参考。
- 换向电机的额的定转矩，启动转矩，电流的特性，为其特性数值并把构简便的制动棒装在电机上，因此，
选择电机机种时，可造以直接选定所需的输出力，但制动棒等零件会有若干的差异。
因此选择电机时请考虑这一点。
- 使用初期的持续转矩可能比(表1 )中的数值低,请小心使用。
| 相數 | SIZE | 出力(W) | MOTOR MODEL 名 | HOLDING TORQUE | OVER RUN | |
|---|---|---|---|---|---|---|
| (g · cm) | (N· cm) | |||||
| 單相 | 60mm 角 | 6 | K6RG6N□ | 50 | 0.5 | 4 |
| 70mm 角 | 15 | K7RG15N□ | 130 | 1.3 | 5 | |
| 80mm 角 | 25 | K8RGP25N□ | 150 | 1.5 | 5 | |
| 90mm 角 | 40 | K9RG40N□ | 400 | 4.0 | 6 | |
| 60 | K9RP60F□ | |||||
| 90 | K9RP90F□ | |||||
- 虽然换向电机的额定运转时间限定为30分钟，但以短时间[开-关]运转时， 随运转条件其额定运转时间会产生变化。
- [开-关]运转使用条件定为(圄4)的A~F。F代表 连续运转。

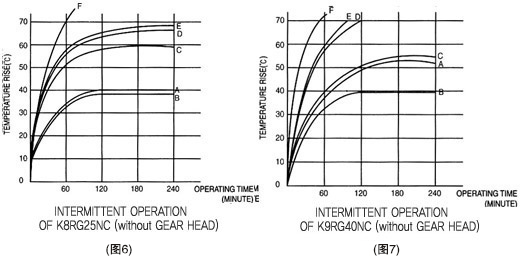

- (圄4)到(圄7)的特性数值为按照运转使用条 件(表2) A~F，以200V 50 / 60Hz型电机测定出 来的结果。 220V.60Hz电机的电压比其他机种高出 的10%，其特性数值也稍高。因此，请注意在容许 温度范围之内使用。 在温度上升测量方面，利用打点记录计，能减少电 机的温度不因接触外面而引起热的传导， 使得电机在无负荷状态下进行测量。这样测量出来的温度才会最高。
- 尤其负荷与惯性负荷比电机的额定转矩大的时候，启 动和反转所需的时间会增长，会造成更大的温度上升，要请多加注意。
- 可换向电机的温度上升 (85℃(△T值)为最普遍，请注意不要超过此温度。还有，输出力越大的电机，其运转时间也较短。
- 在实际使用方面来说，虽有单独使用电机的情况，但 大部分与减速机一起组装来使用。
因此把K8RG25N 的电机和减速机组装，无负荷运转时，其温度上升会如(圄8) 的L曲线。
比(固6 )电机单件的温度上升 减少，其运转时间会延长约30分钟。
- 显示各种防热板的种类。从这项测量结果可以知道，把防热板的直径加长2倍时，其温度会降低约6度。 铝板的热传导性比热板来得亩，其温度上升会减低，以及把铝板涂成黑色也可以降低约3度
一般来说，测量结圈的温度来控制侬绝缘等级的温度上升，但如果电机外箱的表面温度在90度以下时， 可 以在其条件之下连续运转。 电机的温度随负荷条件，运转周期，电机的安装方法， 周围温度而变化。 此资料不能判断所有情况，仅供参 考之用。
GENERAL SPECIFICATION OF REVERSIBLE MOTORS
| 項目 | 仕樣 |
|---|---|
| 絶緣抵抗 | 常温常湿下运行电机，电机线固与电机端盖之间加 入直流500V电压，测量的阻抗值为100阳以上。 |
| 絶緣耐壓 | 常温常i盘下运行电机，电机线圈与电机端盖之间加 入1500币50/60Hz -分钟没有异常。 |
| 溫度上昇 | モーターを定格に運轉したあと、溫度計法で測定して溫度上昇値(△T)がA種65deg E種75deg B種85deg以下であること |
| 絶緣等級 | E種(120℃), B種(130℃) UL規格認証品はA種(105℃) |
| 过热保護裝置 | THERMAL PROTECTOR 内藏(制动复位型):开放 130℃±5℃ 复位 82℃±15℃ |
| 使用溫度 | -10℃~+50℃(UL，CE 规格认证 MOTOR -10℃~40℃) |
| 使用濕度 | 85℃以下(没有结晶的场所) |
